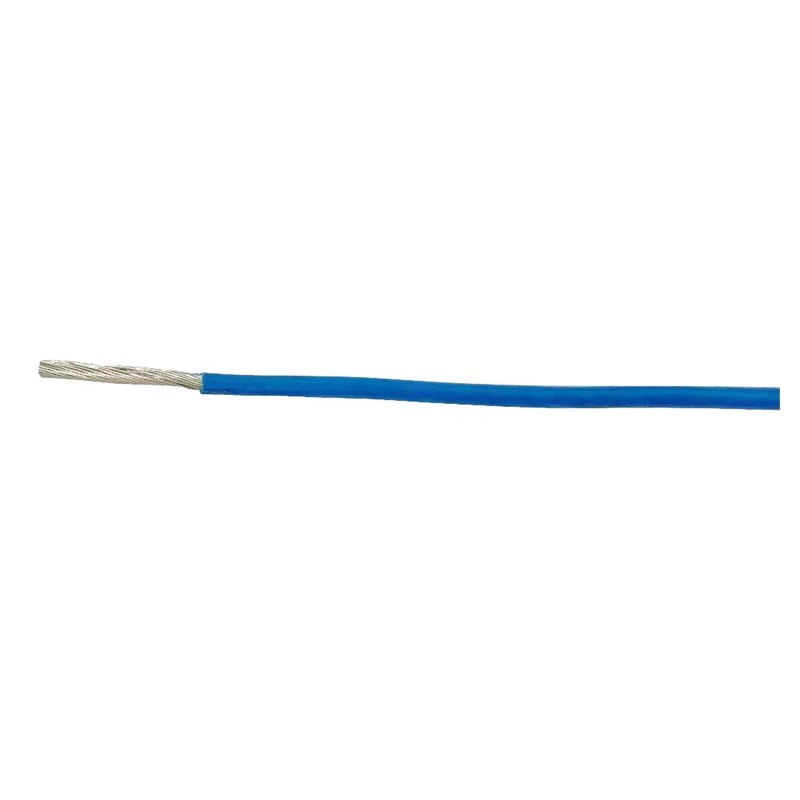

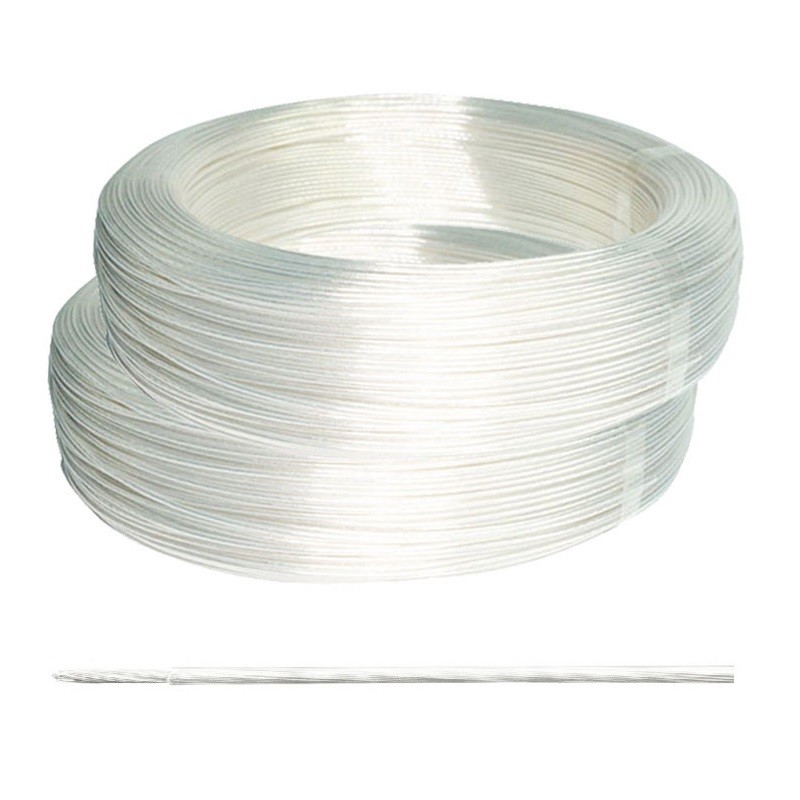

AWG 22 ηλεκτρικό καλώδιο Tefzel χαλκού ακτινοβολίας κονσερβοποιημένο αντίσταση
Τι είναι ηλεκτρικό καλώδιο Tefzel;
Το ηλεκτρικό καλώδιο Tefzel είναι γνωστό για την υψηλής θερμοκρασίας αντίσταση, χαμηλό outgassing του, και την άριστη χημική αντίσταση.
Το ηλεκτρικό καλώδιο Tefzel χρησιμοποιείται συνήθως στις αεροδιαστημικές, στρατιωτικές, και βιομηχανικές εφαρμογές όπου η διάρκεια, η αντίσταση φλογών, και η χημική αντίσταση είναι κρίσιμες.
Το ηλεκτρικό καλώδιο Tefzel μπορεί να αντισταθεί τις θερμοκρασίες που κυμαίνονται από -60°C ως 150°C και έχει την άριστη αντίσταση στα οξέα, τα αλκάλια, και τους διαλύτες.
Το καλώδιο κατασκευάζεται με τα υψηλής ποιότητας υλικά και εξετάζεται αυστηρά για να εξασφαλίσει την αξιοπιστία και την απόδοσή του στα σκληρά περιβάλλοντα.
Συνολικά, το ηλεκτρικό καλώδιο Tefzel καλύπτει μια γερή, αξιόπιστη, και υψηλής απόδοσης λύση τις ηλεκτρικές ανάγκες καλωδίωσης.
Ιδιότητες
1. Μόνωση: Μόνωση ETFE
2. Αγωγός: Επικασσιτερωμένο καλώδιο χαλκού (στερεός ή προσαραγμένος)
3. Λειτουργούσα θερμοκρασία: - 65℃~+150℃
4. Εκτιμημένη τάση: AC600V ή κατωτέρω
5. Αντίσταση μόνωσης (20 ℃): περισσότερο από 100 μ Ω. χλμ
6.Voltage δοκιμή (εναλλασσόμενο ρεύμα): καλώδιο 2200V/1min μόνωσης, που προστατεύει το καλώδιο 1500V/30S καμία διακοπή

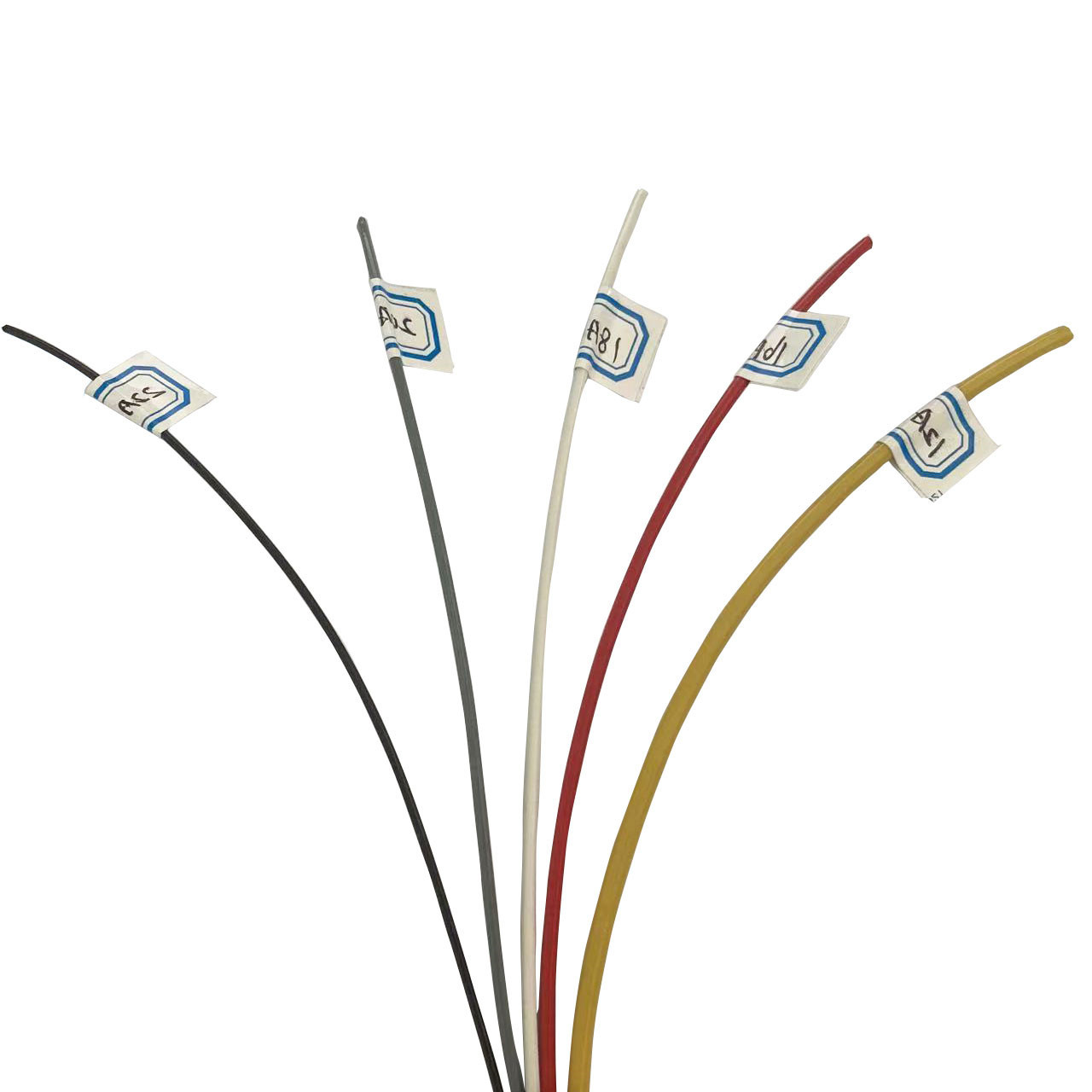

7. Χρώμα: κόκκινος, κίτρινος, μπλε, άσπρος, μαύρος, διαφανής, καφετής, πράσινος, κίτρινος και πράσινος
| Μετρητής καλωδίων | Περιοχή τμημάτων (mm2) |
Κατασκευή αγωγών κομμάτι/διάμετρος (χιλ.) |
Αναφορά OD (χιλ.) |
Μέγιστη αντίσταση αγωγών σε 20℃ (Ω/Km) |
Βάρος αναφοράς kg/km |
||
| Ff40-1 | Ff40p11-1 | Ff40-1 | Ff40p11-1 | ||||
| 26awg | 0.14mm2 | 19/0.1 | 1.02 | 1.52 | 136 | 2.66 | 6.64 |
| 24awg | 0.2mm2 | 19/0.12 | 1.14 | 1.64 | 90.4 | 3.82 | 8.17 |
| 22awg | 0.4/0.3mm2 | 19/0.16 | 1.32 | 1.85 | 53.1 | 5.48 | 10.4 |
| 20awg | 0.6/0.5mm2 | 19/0.2 | 1.52 | 2.02 | 32.4 | 7.98 | 13.5 |
| - | 0.75mm2 | 19/0.23 | 1.7 | 2.2 | 24.6 | 9.99 | 16.1 |
| 18awg | 1mm2 | 19/0.26 | 1.8 | 2.3 | 20.4 | 11.7 | 18.1 |
| 16awg | 1.2mm2 | 19/0.28 | 2.01 | 2.51 | 16.6 | 14.8 | 21.8 |
| - | 1.5mm2 | 19/0.32 | 2.25 | 2.75 | 12.7 | 18.2 | 25.9 |
| 14awg | 2mm2 | 19/0.36 | 2.36 | 2.86 | 10 | 22.2 | 30.3 |
| - | 2.5mm2 | 37/0.37 | 2.78 | 3.31 | 7.43 | 30.4 | 39.9 |
| 12awg | 3mm2 | 37/0.32 | 2.9 | 3.43 | 6.63 | 33.6 | 43.4 |
| - | 4mm2 | 37/0.37 | 3.38 | 3.91 | 4.88 | 45.4 | 56.7 |
| 10awg | 5mm2 | 37/0.4 | 3.53 | 4.06 | 4.13 | 52.2 | 64 |
Σημειωμένος: Η προδιαγραφή και αφαιρεί τον πυρήνα το κανένα δεν περιορίζεται στον ανωτέρω κανονισμό, θα μπορούσαν να προσαρμοστούν.
