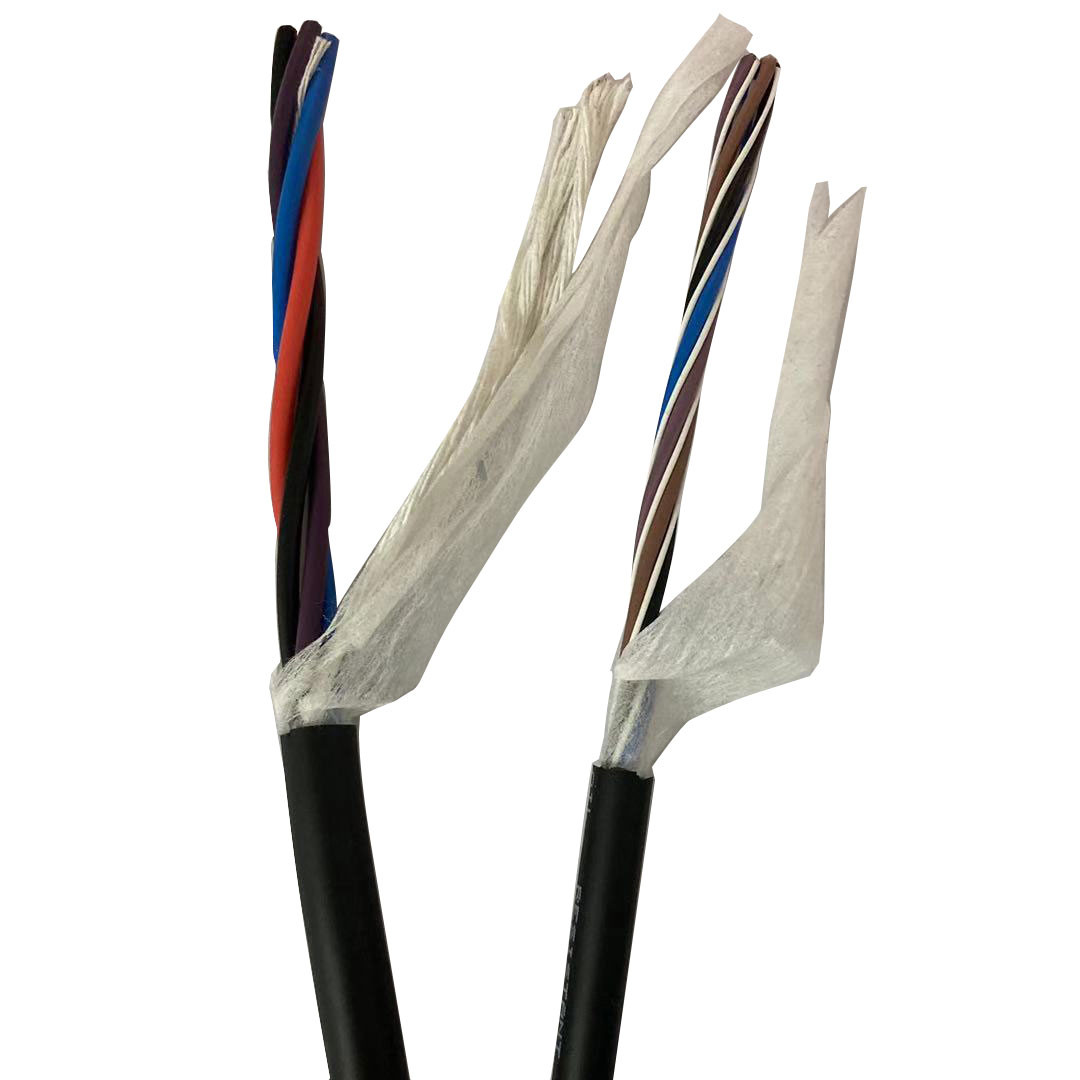

Ρομποτικό καλώδιο Flex PUR με μόνωση ETFE υψηλής ευελιξίας
Τεχνικά χαρακτηριστικά:
1. Ανθεκτική τάση: AC 2 kV/min | |||||
2. Αντοχή μόνωσης: 20 m Ω • Km | |||||
3. Ονομαστική τάση:600V | |||||
4. Ελάχιστη ακτίνα κάμψης: κινητή εγκατάσταση: 7,5 φορές διάμετρος καλωδίου Σταθερή εγκατάσταση: 4 φορές διάμετρος καλωδίου |
|||||
5. Θερμοκρασία λειτουργίας: κινητή εγκατάσταση: -40℃~80℃ Διορθώθηκε η εγκατάσταση: -40℃~80℃ |
Εφαρμογή:
Χρησιμοποιείται κυρίως σε εργαλειομηχανές, ενσωμάτωση συστημάτων ρομπότ, βιομηχανικό αυτοματισμό και άλλο εξοπλισμό για μετάδοση ισχύος στην παλινδρομική κίνηση της αλυσίδας έλξης για μεγάλο χρονικό διάστημα.
Χαρακτηριστικά:
1. Πάνω από 20 εκατομμύρια κάμψη ζωής
2. Υψηλή ευελιξία, αντοχή στη φθορά, αντίσταση οπισθέλκουσας, αντίσταση λαδιού
3. Εύκολο να κοπεί σύρμα, εύκολο να ξεφλουδίσει
4. Επιβραδυντικό φλόγας, μικρή ακτίνα κάμψης
5. Μπορεί να στρίψει, κάθε καλώδιο 0,5 μέτρων μπορεί να στρίψει ±180°
Δομή καλωδίου:
1. Αγωγός: πολύκλωνος γυμνός χάλκινος αγωγός με υψηλή αντοχή σε κάμψη | |||||
2. Μόνωση: Μόνωση ETFE | |||||
3. Αναγνώριση μόνωσης: μαύρος μονωμένος συρμάτινος πυρήνας με αριθμημένο ή έγχρωμο πυρήνα | |||||
4. Καλυμμένο με μη υφαντό ύφασμα | |||||
5. Μπουφάν: Σακάκι PUR |
Αριθμός προϊόντος | Προσδιορισμός (mm) |
Δομή αγωγού (mm) |
Μόνωση ΟΔ (mm) |
Καλώδιο αναφοράς OD (mm) |
20℃Μέγιστη.αγωγός αντίσταση DC Ω/χλμ |
FLEX2000-SZ60.03.05.PUR | 3x0,5mm2 (20AWG) | 105/0,08 | 1,75 | 5.5 | 37.4 |
FLEX2000-SZ60.04.05.PUR | 4x0,5mm2 (20AWG) | 105/0,08 | 1,75 | 6 | 37.4 |
FLEX2000-SZ60.06.05.PUR | 6x0,5mm2 (20AWG) | 105/0,08 | 1,75 | 7.1 | 37.4 |
FLEX2000-SZ60.08.05.PUR | 8x0,5mm2 (20AWG) | 105/0,08 | 1,75 | 8.4 | 37.4 |
FLEX2000-SZ60.09.05.PUR | 9x0,5mm2 (20AWG) | 105/0,08 | 1,75 | 9.4 | 37.4 |
FLEX2000-SZ60.12.05.PUR | 12x0,5mm2 (20AWG) | 105/0,08 | 1,75 | 11.5 | 37.4 |
FLEX2000-SZ60.03.075.PUR | 3x0,75mm2 (19AWG) | 154/0,08 | 2 | 6.1 | 29.5 |
FLEX2000-SZ60.04.075.PUR | 4x0,75mm2 (19AWG) | 154/0,08 | 2 | 6.6 | 29.5 |
FLEX2000-SZ60.06.075.PUR | 6x0,75mm2 (19AWG) | 154/0,08 | 2 | 7.9 | 29.5 |
FLEX2000-SZ60.08.075.PUR | 8x0,75mm2 (19AWG) | 154/0,08 | 2 | 9.4 | 29.5 |
FLEX2000-SZ60.09.075.PUR | 9x0,75mm2 (19AWG) | 154/0,08 | 2 | 10.4 | 29.5 |
FLEX2000-SZ60.12.075.PUR | 12x0,75mm2 (19AWG) | 154/0,08 | 2 | 12.7 | 29.5 |
FLEX2000-SZ60.03.10.PUR | 3x1,0mm2 (18AWG) | 210/0,08 | 2.3 | 6.8 | 23.5 |
FLEX2000-SZ60.04.10.PUR | 4x1,0mm2 (18AWG) | 210/0,08 | 2.3 | 7.5 | 23.5 |
FLEX2000-SZ60.06.10.PUR | 6x1,0mm2 (18AWG) | 210/0,08 | 2.3 | 9 | 23.5 |
FLEX2000-SZ60.08.10.PUR | 8x1,0mm2 (18AWG) | 210/0,08 | 2.3 | 10.8 | 23.5 |
FLEX2000-SZ60.09.10.PUR | 9x1,0mm2 (18AWG) | 210/0,08 | 2.3 | 12.1 | 23.5 |
FLEX2000-SZ60.12.10.PUR | 12x1,0mm2 (18AWG) | 210/0,08 | 2.3 | 14.7 | 23.5 |
FLEX2000-SZ60.0315.PUR | 3x1,5mm2 (16AWG) | 301/0,08 | 2.7 | 7.6 | 14.6 |
FLEX2000-SZ60.04.15.PUR | 4x1,5mm2 (16AWG) | 301/0,08 | 2.7 | 8.4 | 14.6 |
FLEX2000-SZ60.06.15.PUR | 6x1,5mm2 (16AWG) | 301/0,08 | 2.7 | 10.2 | 14.6 |
FLEX2000-SZ60.08.15.PUR | 8x1,5mm2 (16AWG) | 301/0,08 | 2.7 | 12.3 | 14.6 |
FLEX2000-SZ60.09.15.PUR | 9x1,5mm2 (16AWG) | 301/0,08 | 2.7 | 13.7 | 14.6 |
FLEX2000-SZ60.12.15.PUR | 12x1,5mm2 (16AWG) | 301/0,08 | 2.7 | 17.1 | 14.6 |
FLEX2000-SZ60.03.25.PUR | 3x2,5mm2 (14AWG) | 504/0,08 | 3.3 | 9.2 | 9.15 |
FLEX2000-SZ60.04.25.PUR | 4x2,5mm2 (14AWG) | 504/0,08 | 3.3 | 10 | 9.15 |
FLEX2000-SZ60.06.25.PUR | 6x2,5mm2 (14AWG) | 504/0,08 | 3.3 | 12.2 | 9.15 |
FLEX2000-SZ60.08.25.PUR | 8x2,5mm2 (14AWG) | 504/0,08 | 3.3 | 14.9 | 9.15 |
FLEX2000-SZ60.09.25.PUR | 9x2,5mm2 (14AWG) | 504/0,08 | 3.3 | 16.4 | 9.15 |
FLEX2000-SZ60.12.25.PUR | 12x2,5mm2 (14AWG) | 504/0,08 | 3.3 | 20.5 | 9.15 |
FLEX2000-SZ60.03.40.PUR | 3x4mm2 (12AWG) | 518/0,10 | 4 | 10.7 | 5,75 |
FLEX2000-SZ60.04.40.PUR | 4x4mm2 (12AWG) | 518/0,10 | 4 | 12 | 5,75 |
FLEX2000-SZ60.06.40.PUR | 6x4mm2 (12AWG) | 518/0,10 | 4 | 14.8 | 5,75 |
FLEX2000-SZ60.08.40.PUR | 8x4mm2 (12AWG) | 518/0,10 | 4 | 17.9 | 5,75 |
FLEX2000-SZ60.09.40.PUR | 9x4mm2 (12AWG) | 518/0,10 | 4 | 19.7 | 5,75 |
FLEX2000-SZ60.12.40.PUR | 12x4mm2 (12AWG) | 518/0,10 | 4 | 25 | 5,75 |
